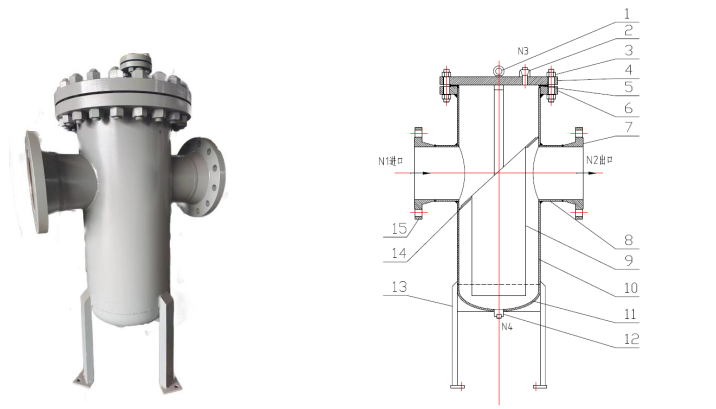

部件说明：

1、吊环；2、排气口；3、紧固件；4、筒体盲板；5、垫片；6、筒体法兰；7、出口法兰；8、进出口接管；9、滤篮；10、筒体；11、底部封头；12、放净口；13、支腿；14、斜度板；15、进口法兰；

一、产品简介

SRBIIF型直通封头篮式过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

篮式过滤器相对于Y型以及T型过滤器来说，其过滤面积较大，可以避免频繁清洗滤筒的情况，使用过程中过滤效果更为稳定。

二、产品优势

1、SRBIIF型直通封头篮式过滤器采用焊接工艺制造，由接管、主管、滤篮、法兰、法兰盖、封头等组成；

2、篮式过滤器过滤面积大，清洗以及更换滤筒的频次低，大大降低人工成本，也降低更换过程中的事故隐患；

3、篮式过滤器外观进行抛丸或者打磨处理，碳钢材质需两遍底漆+面漆；

4、包装统一采用标准木箱。

三、安装注意事项

按照阀体所标示的箭头进行管道安装。

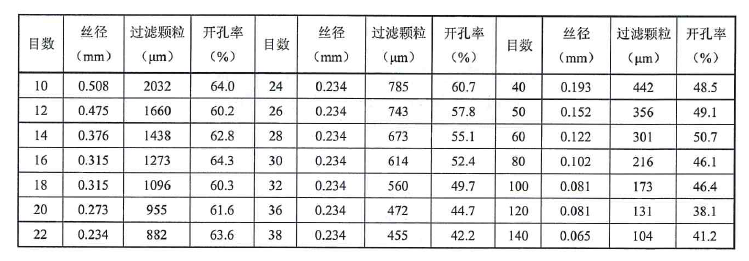

四、常见金属丝网参数表

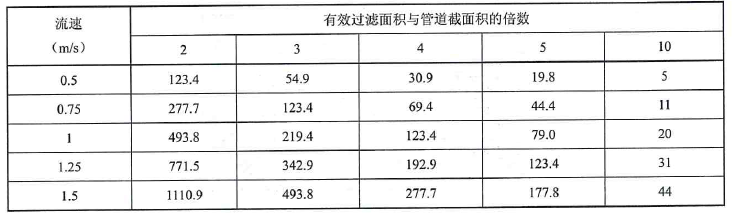

五、篮式过滤器的压力降值

*单位：Pa。

六、产品涉及的相关规范

• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》

• JB/T7538-2016------《管道用篮式过滤器》

• HG/T21637-2011--------《化工管道过滤器系列》

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》

• GB/T14382-2008---------《管道用三通过滤器》

• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
